Maxter, Cluster

Traktori serije Maxter i Cluster jamče siguran rad i na područjima s velikim nagibom i u najtežim uvjetima rada. Sa svojom kompaktnošću dimenzija, niskim težištem i odličnim rasporedom težine, idealni su za rad svuda gdje je teren zahtjevan i prostora za manevriranje je malo.

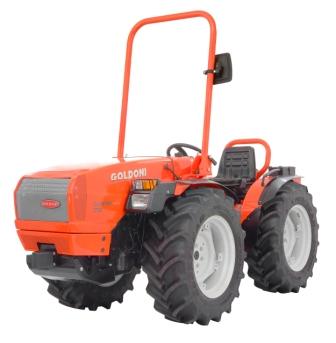

Maxter 60 RS i Maxter 60 SN

Sa međuosovinskim razmakom 1370 mm i težinom 1.680 kg, Maxter se uvrštava u sami vrh ponude kompaktnih traktora. Unatoč malim dimenzijama traktora, prostor namijenjen vozaču je udoban i ergonomski dizajniran.

Serija Maxter postoji u krutoj verziji šasije (Maxter 60 RS) ili u pregibnoj verziji šasije (Maxter 60 SN). Pregibna verzija ima polumjer okretanja samo 2,38m i ima najmanju širinu 1055 mm, što omogućuje izvanrednu okretnost i preciznost pri radu.

Zahvaljujući upinjanju prednje osovine, koja se njiše za 15°, traktor se izuzetno dobro prilagođava terenu i neravninama te jamči dobar kontakt s podlogom i prenos snage s kotača na tlo i u najkritičnijim uvjetima.

Za pogon traktora se brine odličan tro-cilindarski dizel motor VM sa 48 KS. Kruta verzija RS ima sinhroniziran mjenjač sa 16 stupnjeva prijenosa naprijed i preko izverzora 16 stupnjeva unazad i koji omogućuje izbor radnih brzina od 0,5 do 29,3 km/h, dok pregibna verzija SN ima sinhroniziran mjenjač sa 12 stupnjeva prijenosa naprijed i 4 stupnja unazad, koji omogućuje izbor radnih brzina od 1,2 do 29,3 km/h. Kočioni sustav sa više diskova u uljnoj kupki na zadnjoj osovini učinkovit je i u najzahtjevnijim uvjetima rada.

Hidraulički sustav sastavljen je od crpke sa protokom 38 l/min i dva para zadnjih hidrauličkih distributera sa dvojnim efektom i brzim preklapanjem push-pull. Podizna sila zadnjeg hidrauličkog dizala je 1500 kg. Zadnji kardan ima 540/750 okr/min i sinhroniziran je s mjenjačem.

Cluster 70 RS, Cluster 70 SN in Cluster 70 RS REV
Serija Cluster ima međuosovinski razmako 1372 mm i težinu 1.770 kg. Postoji u verziji sa krutom šasijom (Cluster 70 RS), u verziji sa pregibnom šasijom (Cluster 70 SN) sa polumjerom okretanja samo 2,m i u reverzibilnoj verziji (Cluster 70 RS REV). Reverzibilna verzija omogućuje sa okretanjem vozačevog prostora za 180°, upravljanje traktora u oba smijera.

Zahvaljujući upinjanju prednje osovine, koja se njiše za 15°, traktor se izuzetno dobro prilagođava terenu i neravninama te jamči dobar kontakt s podlogom i prenos snage s kotača na tlo i u najkritičnijim uvjetima.

Za pogon traktora se brine odličan tro -cilindarski dizel motor VM sa 66 KS. Kruta verzija RS ima sinhroniziran mjenjač sa 16 stupnjeva prijenosa naprijed i preko izverzora 16 stupnjeva unazad, i koji omogućuje izbor radnih brzina od 0,8 do 38,7 km/h, dok pregibna verzija SN ima sinhroniziran mjenjač sa 12 stupnjeva prijenosa naprijed i 4 stupnja unazad, koji omogućuje izbor radnih brzina od 1,4 do 35,6 km/h. Kočioni sustav sa više diskova u uljnoj kupki na zadnjoj osovini učinkovit je i u najzahtjevnijim uvjetima rada.

Hidraulički sustav sastavljen je od crpke sa protokom 40 l/min i dva para zadnjih hidrauličkih distributera sa dvojnim efektom i brzim preklapanjem push-pull. Podizna sila zadnjeg hidrauličkog dizala je 1800 kg. Zadnji kardan ima 540/750 okr/min i sinhroniziran je s mjenjačem.

TEHNIČKI PODACI



Maxter 60 RS, SN

Cluster 70 RS, SN, REV

MOTOR

Tip motora

vodeno hlađeni dizel

vodeno hlađeni Diesel Turbo Itercooler

Broj cilindara

3

Snaga motora (kW/KM pri okr/min)

35/48 pri 2600

48,6/66 pri 2600

Obujam (ccm)

2082

Obujam spremnika (l)

30

50

MJENJAČ I PRENOS

Br. stupnjeva prenosa

serija RS, REV 16 naprijed +16 nazad, serija SN 12 naprijed +4 nazad

Tip kvačila

suho sa promjerom 230 mm

suho sa promjerom 280 mm

Blokada zadnjeg diferencijala

mehanička na pedali kod RS, SN, elektrohidraulička kod REV

Blokada prednjeg diferencijala

mehanička na ručki kod RS, SN, elektrohidraulička kod REV

Brzina (km/h)

  30 km/h serija Maxter 60 RS, SN, 39 km/h serija Cluster 70 RS, REV, 36 km/h serija Cluster 70 SN

KOČNICE I VOLAN

Tip kočnica

više diskova u uljnoj kupki

Tip volana

hidraulički

Kut otvaranja kotača (°)

45° serija Maxter, 50° serija Cluster

ZADNJI KARDAN

Tip kardana

neovisni, 540/1000 okr/min, u smijeru kazaljke na satu, ASAE 1"3/8

Tip kvačila

više diskova u uljnoj kupki

Komanda

elektrohidraulička

ZADNJI PODIZNI SUSTAV

Tip

hidraulički sa kontrolom položaja

Nosivost (kg)

1500

1800

Tip trećeg priključka

 kat 1 i 1N

HIDRAULIČKI KRUG

Protok crpke (l/min)

38

40, serija REV 25+40

Zadnji hidraulički distributeri

 dva para sa dvojnim efektom, serija Cluster 70 RS, REV tri para

PROSTOR VOZAČA

Tip platforme

integralna, ovjes Silent block, serija SN djelimična platforma

Sigurnosni luk

da

Instrumenti

analogni

digitalni

Sjedište

sa elastičnim ovjesom, sa horizontalnom i vertikalnom regulacijom

OSTALO

Vučna kuka

tip C

DIMENZIJE I TEŽINA (min/max)

Duljina (mm)

3250

2930 mm, serija REV 3110mm

Širina (mm)

serija RS 1425-1515 mm, serija SN 1195-1375 mm

serija RS 1340-1800 mm, serija SN 1160-1560 mm

Međuosovinski razmak (mm)

1370

1372 mm, serija REV 1552 mm

Razmak prednjih kotača (mm)

serija RS 1020-1280 mm, serija SN 870-1140 mm

serija RS, REV 1060 mm, serija SN 880 mm

Razmak zadnjih kotača (mm)

serija RS 1020-1280 mm, serija SN 870-1140 mm

serija RS, REV 1060 mm, serija SN 880 mm

Ukupna visina (mm)

serija RS 1190-2130, serija SN 1190-2160

serija RS, REV 1220-2110,

serija SN 1185-2110

Visina od tla (mm)

250

serija RS in REV 295 mm, serija SN 280

Promjer okretanja minimalni (m)

serija RS 3,50 m, serija SN 2,38 m

serija RS 3,6 m, serija SN 2,38 m, serija REV 3,8 m

Težina sa sigurnosnim lukom (kg)

1650

serija RS 1790 kg, serija SN 1770 kg, serija REV 1850 kg

PNEUMATIKE MAXTER 60 RS

prednje i zadnje

8,25x16

prednje i zadnje

260/70X16

prednje i zadnje

280/70x18

prednje i zadnje

250/80x18

prednje i zadnje

33x12,50x15 Garden

prednje i zadnje

31x15,50x15 Garden

PNEUMATIKE MAXTER 60 SN

prednje i zadnje

8,25x16

prednje i zadnje

280/70x18

prednje i zadnje

250/80x18

prednje i zadnje

260/80x20

prednje i zadnje

300/70x20

PNEUMATIKE CLUSTER 70 RS

prednje i zadnje

8,25x16

prednje i zadnje

250/80x18

prednje i zadnje

300/65x18

prednje i zadnje

300/70x20

prednje i zadnje

31x15,50x15

PNEUMATIKE CLUSTER 70 SN

prednje i zadnje

8,25x16

prednje i zadnje

250/80x18

prednje i zadnje

280/80x18

prednje i zadnje

300/70x20

prednje i zadnje

340/65x20

prednje i zadnje

31x15,50x15

PNEUMATIKE CLUSTER 70 RS REV

prednje

zadnje

7,50x16

9,50x20

8,25x16

11,2x20

250/80x16

320/70x20

280/70x26

300/70x20

300/65x16

340/65x20
